Iluminação emergencial

Iluminação emergencial: guia técnico para segurança, conformidade e aplicação em edificações

A iluminação emergencial é um sistema destinado a fornecer luz quando ocorre uma interrupção no fornecimento normal de energia elétrica.

Seu objetivo é manter visíveis as rotas de circulação, saídas e áreas relevantes para que as pessoas possam se orientar e evacuar a edificação com maior segurança durante uma situação de emergência.

Em geral, o equipamento permanece conectado à rede elétrica e entra em funcionamento automaticamente quando identifica a falta de energia.

Dessa forma, a iluminação de emergência reduz a dependência da iluminação convencional justamente no momento em que ela deixa de operar.

O desempenho esperado, os pontos de instalação, o nível de iluminação e a autonomia devem ser definidos conforme as características da edificação, o projeto e os requisitos técnicos aplicáveis.

Onde a iluminação de emergência pode ser necessária?

A aplicação deve considerar o uso do imóvel, a circulação de pessoas, a existência de obstáculos, a distribuição dos ambientes e as rotas de saída.

Entre os locais que podem demandar esse recurso estão:

• Residências e edifícios residenciais.
• Condomínios residenciais e comerciais.
• Comércios e estabelecimentos comerciais.
• Empresas e escritórios.
• Indústrias e áreas de produção.
• Escolas e instituições de ensino.
• Hospitais e estabelecimentos de saúde.
• Depósitos, almoxarifados e áreas de armazenamento.
• Edificações com circulação de público ou com necessidade de evacuação organizada.

A solução adequada não é escolhida apenas pelo tamanho do ambiente.

Também é necessário observar a planta, a posição das rotas de fuga, a altura e a configuração dos espaços, a presença de divisórias ou obstáculos e as exigências do projeto de segurança.

Relação com o PPCI e a segurança da edificação

A iluminação de emergência integra a estratégia de segurança predial e deve ser analisada em conjunto com o Plano de Prevenção e Proteção Contra Incêndio (PPCI), as instalações elétricas, a sinalização e os demais sistemas de prevenção e combate a incêndios.

Ela não substitui saídas adequadas, sinalização, equipamentos de combate ou procedimentos de emergência.

A ABNT NBR 10898 é uma referência técnica importante para a iluminação de emergência.

Ainda assim, a conformidade precisa ser verificada de acordo com a edificação, o projeto aprovado ou em desenvolvimento e as exigências locais do Corpo de Bombeiros.

Por isso, a instalação de um equipamento isolado não permite concluir, por si só, que todo o sistema de segurança esteja adequado ou que haverá aprovação automática.

Na prática, o dimensionamento deve responder a perguntas como:

• Quais áreas precisam permanecer iluminadas durante a falta de energia.
• Quais são as rotas de circulação e evacuação.
• Onde existem mudanças de direção, escadas, desníveis ou obstáculos.
• Qual solução atende ao fluxo de pessoas e à configuração do ambiente.
• Como serão realizados os testes, a manutenção e os registros do sistema.

A ELETRICOMRS atua há 20 anos em engenharia de prevenção e combate a incêndios, com desenvolvimento e execução de PPCI e atendimento personalizado para diferentes tipos de edificações.

A avaliação técnica da necessidade de iluminação emergencial deve considerar o projeto específico e as exigências aplicáveis à localidade, inclusive quando a edificação está em Porto Alegre ou em outras cidades atendidas no Rio Grande do Sul.

Iluminação comum e iluminação de emergência: qual é a diferença?

A iluminação comum depende do fornecimento normal de energia e atende ao uso cotidiano dos ambientes.

Já a iluminação de emergência possui alimentação de reserva e é projetada para acender quando ocorre uma interrupção da energia convencional, contribuindo para a orientação e a evacuação segura.

Portanto, uma luminária comum não deve ser tratada automaticamente como substituta de um sistema de iluminação de emergência.

A seleção, a instalação e a verificação precisam seguir o projeto e os critérios técnicos aplicáveis à edificação.

Tipos, especificações e critérios para escolher a solução adequada

A escolha da iluminação emergencial deve considerar o cenário de uso, a planta da edificação, as rotas de circulação, os níveis de risco, o projeto de segurança e as exigências locais.

Não existe um modelo universalmente adequado para todos os ambientes; a solução precisa oferecer visibilidade suficiente para orientar a circulação e a evacuação, sem substituir o dimensionamento e a validação de um projeto técnico.

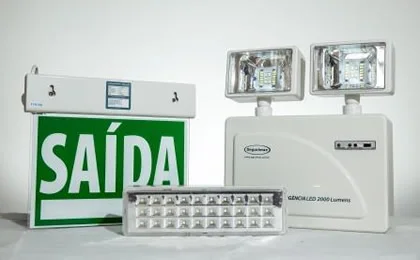

Na solução da ELETRICOMRS, a luminária ou bloco de iluminação de emergência utiliza tecnologia LED, alimentação bivolt automática de 127 V/220 V e opções de fluxo luminoso entre 300 e 3000 lumens, conforme o modelo escolhido.

O equipamento pode contar com faróis direcionáveis, botão de teste e LED indicativo de carga.

A construção pode ser em plástico ABS antichama ou em carcaça metálica, conforme a configuração do produto.

Bloco autônomo ou luminária de emergência: qual a diferença?

A distinção entre bloco e luminária deve ser feita com base na finalidade do ponto, nas características construtivas da edificação e na estratégia definida para a segurança predial.

Especificações que merecem atenção

Antes de selecionar uma solução de iluminação emergencial, avalie os seguintes critérios:

• Fluxo luminoso: indica a quantidade de luz emitida. Na solução da ELETRICOMRS, há modelos com fluxo de 300 a 3000 lumens. A escolha deve considerar o ambiente, a circulação e o resultado previsto no projeto.
• Alimentação: o produto possui alimentação bivolt automática de 127 V/220 V, uma característica que deve ser compatibilizada com a instalação elétrica existente.
• Tecnologia LED: contribui para baixo consumo de energia e acendimento automático instantâneo.
• Direcionamento: faróis direcionáveis ajudam a orientar o foco luminoso. Nos modelos aplicáveis, os faróis podem ser orientáveis em 360 graus, permitindo ajustar a direção conforme a necessidade do ponto instalado.
• Teste e monitoramento: o botão de teste permite verificar manualmente o sistema e a bateria, enquanto o LED indicativo informa o status de carregamento e funcionamento.
• Material da carcaça: a solução pode utilizar plástico ABS antichama ou carcaça metálica, conforme o modelo. A escolha deve ser compatível com as condições do ambiente e com a especificação do projeto.
• Autonomia: a duração do funcionamento em emergência deve ser verificada na documentação e no dimensionamento aplicáveis ao modelo e à edificação. A autonomia depende do modelo e deve ser verificada na especificação do equipamento.
• Conformidade: a seleção deve ser analisada em conjunto com a ABNT NBR 10898, o PPCI e as exigências do Corpo de Bombeiros competentes para o local.

Critérios de escolha por cenário de uso

Considere o roteiro como apoio inicial antes de solicitar a especificação da solução:

• Identifique o tipo de edificação, como condomínio, comércio, indústria, escola, hospital, depósito ou empresa.
• Analise a planta e marque corredores, escadas, acessos, saídas, mudanças de direção e áreas de circulação.
• Verifique se o ponto precisa de iluminação ampla ou de um facho direcionado para uma rota específica.
• Confirme o fluxo luminoso necessário para o ambiente com base no projeto, sem escolher apenas pelo maior número de lumens.
• Confira a compatibilidade da alimentação bivolt automática de 127 V/220 V com a infraestrutura elétrica.
• Avalie se plástico ABS antichama ou carcaça metálica é mais apropriado às condições construtivas e operacionais do local.
• Verifique a posição dos faróis e a possibilidade de ajuste do foco, inclusive a orientação em 360 graus quando aplicável ao modelo.
• Confirme a autonomia, a bateria e os requisitos de teste previstos para o equipamento selecionado.
• Valide o posicionamento, o espaçamento e a quantidade de pontos conforme o PPCI, a ABNT NBR 10898 e as exigências locais.
• Planeje a instalação, os testes e a manutenção antes de concluir a compra do equipamento.

A ELETRICOMRS atua há 20 anos em engenharia de prevenção e combate a incêndios, com desenvolvimento e execução de PPCI, fornecimento de soluções e suporte técnico especializado para instalação, manutenção e conserto.

A empresa, sediada em Porto Alegre, atende diferentes segmentos no Rio Grande do Sul.

Para uma decisão segura, é possível solicitar uma avaliação técnica da necessidade do projeto e informar o tipo de edificação, a planta, as rotas de circulação e os requisitos já identificados.

A escolha do equipamento deve permanecer vinculada ao projeto de segurança e às instalações elétricas da edificação.

Instalação, teste, manutenção e conformidade no projeto

A instalação da iluminação de emergência deve ser tratada como parte do sistema de segurança da edificação, e não apenas como a compra de um equipamento.

A posição dos pontos, o direcionamento da luz, a alimentação elétrica, a facilidade de acesso para testes e a integração com o PPCI precisam ser avaliados conforme as características do imóvel e as exigências locais.

Como organizar a instalação?

A avaliação técnica contempla os seguintes pontos:

• Analise o projeto e a edificação: verifique plantas, rotas de saída, escadas, corredores, áreas de circulação, mudanças de nível e locais em que a falta de iluminação possa dificultar a evacuação.
• Defina os pontos de instalação: a distribuição deve considerar a necessidade de orientar o deslocamento das pessoas e reduzir áreas de sombra, de acordo com o projeto, a norma técnica aplicável e a avaliação profissional.
• Selecione a solução compatível: confirme se o modelo atende ao ambiente, ao direcionamento necessário, à alimentação disponível e aos requisitos definidos para o sistema de segurança.
• Execute a instalação: a fixação e a ligação elétrica devem ser realizadas de maneira segura, respeitando as instruções do fabricante, as instalações existentes e a responsabilidade técnica aplicável.
• Faça o teste funcional: após a instalação, simule a falta de energia de forma controlada e verifique o acionamento automático, a iluminação, o direcionamento dos faróis e a condição aparente do equipamento.
• Registre a verificação: mantenha registros das inspeções, dos testes realizados, das ocorrências identificadas e das correções executadas. Esse histórico facilita a manutenção preventiva e a gestão do sistema.

Na solução da ELETRICOMRS, o botão manual permite testar o sistema e a bateria, enquanto o LED indicativo auxilia na verificação do status de carregamento e funcionamento.

Esses recursos não eliminam a necessidade de inspeção profissional, mas ajudam a identificar alterações que podem exigir avaliação ou manutenção.

Critérios de inspeção da iluminação emergencial

A avaliação de inspeção da iluminação emergencial considera os seguintes pontos:

• Verifique se o equipamento permanece firmemente fixado e sem danos aparentes.
• Verifique se o acionamento automático ocorre quando há interrupção da alimentação elétrica.
• Verifique se o botão de teste funciona adequadamente.
• Verifique se o LED indicativo apresenta o status esperado de carga e funcionamento.
• Verifique se os faróis estão direcionados para a área prevista no projeto.
• Verifique se a lente, a carcaça e os componentes visíveis estão limpos e desobstruídos.
• Verifique se há sinais aparentes de aquecimento, corrosão, impacto ou alteração na carcaça.
• Verifique se a alimentação elétrica está disponível e compatível com a instalação.
• Verifique se a bateria e o desempenho do conjunto precisam de avaliação técnica.
• Verifique se o resultado da inspeção foi registrado e, quando necessário, encaminhado para correção.

Essa avaliação é uma orientação geral e não substitui o dimensionamento, a instalação ou a avaliação de um profissional habilitado.

A frequência dos testes e os procedimentos de manutenção devem ser definidos conforme o projeto, as características da edificação, as orientações do fabricante e a regulamentação aplicável.

ABNT NBR 10898, PPCI e Corpo de Bombeiros

A conformidade da iluminação de emergência deve ser analisada em conjunto com a ABNT NBR 10898, o Plano de Prevenção e Proteção Contra Incêndio (PPCI) e os requisitos do Corpo de Bombeiros responsáveis pela localidade.

Atender a uma especificação isolada do equipamento não significa, por si só, que todo o sistema ou a edificação esteja automaticamente em conformidade.

A validação deve considerar o uso do imóvel, a ocupação, as rotas de fuga, a configuração dos ambientes, as instalações elétricas, os documentos do projeto e as exigências locais.

Por isso, antes da instalação ou de uma adequação, é recomendável consultar um profissional habilitado e confirmar quais documentos, registros e procedimentos são aplicáveis ao caso.

Manutenção e prontidão do sistema!

A manutenção preventiva é o que transforma um equipamento instalado em um recurso efetivamente disponível durante uma emergência.

Limpeza, inspeção visual, teste funcional, verificação do carregamento e análise de alterações no ambiente devem fazer parte da rotina definida para a edificação.

Intervenções, falhas ou sinais de desgaste devem ser avaliados por pessoa qualificada, evitando improvisos em circuitos, baterias ou fixações.

A ELETRICOMRS atua há 20 anos em engenharia de prevenção e combate a incêndios, com desenvolvimento e execução de projetos, corpo técnico especializado e oferta de manutenção e conserto.

A empresa também presta suporte técnico especializado para instalações de projetos de incêndio.

A necessidade de atendimento deve ser analisada de acordo com o projeto, a edificação e os requisitos aplicáveis, sem presumir aprovação automática ou desempenho além das características verificadas.

Em instalações elétricas ou adequações de maior complexidade, a avaliação deve ser integrada ao projeto de segurança da edificação.

Perguntas frequentes

A iluminação emergencial acende automaticamente quando falta energia?

Em soluções de iluminação de emergência com acionamento automático, o equipamento entra em funcionamento quando detecta a interrupção da alimentação elétrica normal.

A operação efetiva depende da instalação correta, da condição da bateria e dos testes de funcionamento.

Toda edificação precisa do mesmo tipo de iluminação de emergência?

Não, a solução depende do uso da edificação, da planta, das rotas de evacuação, da circulação de pessoas, dos riscos existentes e das exigências do projeto e do Corpo de Bombeiros.

O dimensionamento deve ser validado tecnicamente.

A iluminação de emergência, sozinha, promove a aprovação do PPCI?

Não, ela é apenas um dos elementos que podem compor a estratégia de segurança.

A aprovação ou conformidade depende da análise conjunta do PPCI, das instalações, dos equipamentos, da documentação e dos requisitos aplicáveis à edificação.

Quem deve definir os pontos de instalação?

A definição deve ser feita por profissional habilitado ou equipe técnica responsável pelo projeto, considerando a norma aplicável, as características do imóvel e as exigências locais.

A ELETRICOMRS oferece suporte técnico especializado para projetos de prevenção e combate a incêndios, instalação, manutenção e conserto.

Com que frequência a iluminação de emergência deve ser testada?

Não existe uma frequência única que possa ser aplicada indistintamente a todas as edificações.

O intervalo e o método de teste dependem do projeto, das instruções do fabricante, das características de uso do imóvel e da regulamentação aplicável.

A rotina definida deve ser documentada e revisada quando houver mudanças na edificação ou no sistema.

Quem deve instalar a iluminação de emergência?

A instalação deve ser realizada por profissional ou equipe qualificada, considerando o projeto, a segurança das instalações elétricas e as exigências técnicas aplicáveis.

Em situações que envolvam PPCI, adequações relevantes ou validação perante o Corpo de Bombeiros, é necessário observar também a responsabilidade técnica e a documentação exigida para o caso.

Quais documentos podem ser necessários?

A documentação varia conforme a edificação, o município, o projeto e a regulamentação aplicável.

Podem ser relevantes o PPCI, plantas e especificações do sistema, registros de instalação, relatórios de teste e histórico de manutenção.

A lista correta deve ser confirmada com o responsável técnico e com o órgão competente quando necessário.

Comprar o equipamento é suficiente para atender ao projeto?

Não, a aquisição é apenas uma etapa.

A solução precisa ser compatível com a edificação, estar posicionada conforme o projeto, ser instalada corretamente, passar por testes e permanecer sob manutenção.

A conformidade deve ser verificada em conjunto com a ABNT NBR 10898, o PPCI e os requisitos do Corpo de Bombeiros.
