Adequação elétrica NBR 5410

Adequação elétrica NBR 5410: guia prático para instalações mais seguras

A adequação elétrica à NBR 5410 é o processo de avaliar e corrigir uma instalação conforme os requisitos aplicáveis da ABNT NBR 5410, considerando as características da edificação, os circuitos existentes, as cargas elétricas e as condições de uso.

O objetivo é tornar o sistema mais seguro, funcional e compatível com as necessidades do imóvel, sem significar conformidade automática antes de uma avaliação técnica.

Na prática, esse trabalho pode envolver a análise do quadro de distribuição, dos disjuntores, dos condutores, do aterramento, das tomadas, dos pontos de iluminação e da identificação dos circuitos.

Também pode incluir a verificação de sinais de sobrecarga, aquecimento, conexões inadequadas, ausência de proteção ou alterações realizadas sem documentação.

Cada instalação deve ser examinada individualmente, pois imóveis com diferentes finalidades e cargas exigem decisões técnicas específicas.

Além de contribuir para a proteção contra choques elétricos, curtos-circuitos e sobrecargas, uma instalação bem avaliada integra-se às estratégias de prevenção de incêndios e de preservação do patrimônio.

A manutenção e a documentação adequada também ajudam a identificar riscos antes que eles afetem a operação da residência, do condomínio, do comércio, do escritório ou da indústria.

Com 20 anos de experiência, a ELETRICOMRS atua no desenvolvimento, na execução, na manutenção e na reforma de instalações elétricas, atendendo diferentes tipos de edificações.

A empresa integra sua experiência em instalações elétricas à engenharia de prevenção e combate a incêndios, podendo realizar avaliações, intervenções técnicas e emissão de laudos com ART/RDT conforme o escopo contratado e a necessidade do imóvel.

Para saber como funciona uma avaliação e quais soluções podem ser aplicadas ao seu caso, conheça o serviço de instalações elétricas da ELETRICOMRS e solicite uma análise técnica.

Por que a NBR 5410 é importante para a segurança?

A ABNT NBR 5410 é a principal referência brasileira para instalações elétricas de baixa tensão.

Sua aplicação orienta decisões relacionadas ao projeto, à execução, à inspeção e à manutenção da instalação, considerando a proteção das pessoas, do patrimônio e do funcionamento da edificação.

Ela não substitui uma avaliação profissional nem significa, por si só, que qualquer instalação esteja automaticamente regularizada.

Proteção contra choques elétricos

Uma instalação elétrica inadequada pode expor moradores, trabalhadores, clientes e visitantes a partes energizadas, falhas de isolamento ou correntes de fuga.

A NBR 5410 estabelece princípios para reduzir esses riscos por meio de medidas como isolamento adequado, condutor de proteção, aterramento, equipotencialização e uso compatível de dispositivos de proteção.

Em uma avaliação técnica, é importante verificar se os circuitos estão corretamente identificados, se os componentes são compatíveis com a tensão e a carga prevista e se há continuidade nas partes destinadas à proteção.

Dispositivos como o DR podem contribuir para a proteção contra determinados choques elétricos, mas sua seleção, instalação e funcionamento precisam ser analisados em conjunto com o sistema elétrico, o esquema de aterramento e as características do imóvel.

Prevenção de curtos-circuitos e sobrecargas

O curto-circuito ocorre quando há uma ligação elétrica de baixa impedância entre pontos com diferença de potencial, produzindo uma corrente muito elevada.

Já a sobrecarga acontece quando um circuito conduz corrente acima daquela compatível com seus condutores ou componentes durante determinado período.

As duas situações podem provocar aquecimento excessivo, danos a equipamentos e interrupções no fornecimento.

A conformidade com os critérios aplicáveis da NBR 5410 envolve avaliar o dimensionamento dos cabos, a capacidade de condução de corrente, o método de instalação, o agrupamento de condutores, o comprimento dos circuitos e a coordenação com disjuntores e demais proteções.

Por isso, substituir um disjuntor por outro de maior capacidade, acrescentar tomadas ou conectar equipamentos de alta potência sem revisar o circuito pode eliminar uma proteção existente e aumentar o risco.

A separação adequada de circuitos de iluminação, tomadas e cargas específicas também favorece a organização e a manutenção.

Em residências, comércios, escritórios, condomínios, indústrias e galpões, as necessidades variam conforme a ocupação, a carga instalada, o ambiente e a forma de utilização.

A solução segura deve ser definida a partir dessas condições, e não apenas pela aparência do quadro ou pela potência nominal de um equipamento.

Relação entre instalação elétrica e prevenção de incêndios

Falhas elétricas estão entre as situações que podem contribuir para o início ou a propagação de incêndios, especialmente quando há conexões frouxas, condutores subdimensionados, sobrecarga, aquecimento anormal, emendas inadequadas ou dispositivos de proteção incompatíveis.

A adequação elétrica ajuda a reduzir condições de risco ao organizar os circuitos, limitar correntes de falha e permitir que a instalação seja inspecionada e mantida com maior segurança.

Essa relação é particularmente relevante em edificações com grande circulação de pessoas, áreas de armazenamento, equipamentos de elevada potência ou operação contínua.

A instalação elétrica deve ser analisada em conjunto com as características de segurança da edificação e com as medidas de prevenção e combate a incêndios aplicáveis ao imóvel.

A NBR 5410 é uma referência para instalações elétricas de baixa tensão; em instalações de média tensão, outras normas, como a NBR 14039, também podem ser pertinentes.

A ELETRICOMRS atua com instalações elétricas e com engenharia de prevenção e combate a incêndios, integrando a análise técnica da infraestrutura elétrica às necessidades de segurança da edificação.

A empresa tem 20 anos de experiência, realizar execução, manutenção e reformas elétricas e emitir laudos técnicos com ART/RDT.

A necessidade de avaliação deve ser definida conforme as condições reais do imóvel e o escopo do serviço.

Consequências de uma instalação sem manutenção ou avaliação

A ausência de inspeções e correções pode contribuir para:

• Choques elétricos decorrentes de falhas de isolamento, aterramento ou proteção.
• Aquecimento de cabos, barramentos, conexões e tomadas.
• Desarmes frequentes de disjuntores e interrupções inesperadas.
• Danos a motores, computadores, sistemas de automação e outros equipamentos.
• Aumento do risco de curtos-circuitos, sobrecargas e princípio de incêndio.
• Consumo inadequado de energia por perdas, conexões deficientes ou dimensionamento incorreto.
• Dificuldade para identificar circuitos durante uma emergência ou manutenção.
• Problemas de documentação e de comprovação das condições técnicas da instalação.

Sinais como cheiro de queimado, tomadas aquecidas, faíscas, ruídos no quadro, oscilações, disjuntores que desarmam repetidamente ou extensões usadas como solução permanente justificam a interrupção segura do uso do ponto afetado e a solicitação de avaliação por profissional habilitado.

Não é recomendável abrir quadros, alterar proteções ou realizar emendas por conta própria.

Uma avaliação técnica pode incluir inspeção visual, análise do quadro de distribuição, verificação de condutores e proteções, testes de continuidade e isolamento e medição do aterramento, conforme o objetivo e as condições encontradas.

Para transformar os requisitos normativos em medidas aplicáveis ao imóvel, consulte a ELETRICOMRS sobre uma avaliação de instalações elétricas adequada ao tipo de edificação.

Em quais edificações a norma pode ser aplicada

A ABNT NBR 5410 estabelece requisitos para instalações elétricas de baixa tensão e pode orientar avaliações, projetos, reformas e adequações em diferentes tipos de edificações.

A aplicação prática depende das características do imóvel, da carga instalada, do modo de utilização dos ambientes e das condições de operação.

Por isso, a mesma solução elétrica não deve ser reproduzida automaticamente em uma residência, um condomínio, um comércio ou uma indústria.

Principais aplicações

A análise de principais aplicações considera os seguintes pontos:

• Residências: casas e apartamentos podem exigir avaliação de circuitos de iluminação, tomadas de uso geral, chuveiros, fornos, máquinas de lavar, sistemas de climatização e outros equipamentos de maior potência.
• Condomínios residenciais e comerciais: além das unidades autônomas, é necessário considerar áreas comuns, portarias, garagens, elevadores, bombas, iluminação externa, sistemas de segurança e demais cargas compartilhadas.
• Comércios e estabelecimentos comerciais: lojas, restaurantes, mercados e outros negócios precisam compatibilizar a instalação com equipamentos, vitrines, letreiros, refrigeração, cozinhas, circulação de público e continuidade da operação.
• Escritórios e empresas: a análise pode envolver estações de trabalho, servidores, equipamentos de comunicação, climatização, iluminação, tomadas para uso contínuo e organização dos circuitos.
• Indústrias e galpões: devem ser observados motores, máquinas, painéis, áreas de produção, armazenamento, oficinas, sistemas de exaustão e possíveis condições ambientais mais severas.

A ocupação muda as necessidades da instalação

Em uma residência, a demanda costuma estar concentrada em equipamentos de uso doméstico e em circuitos distribuídos por ambientes.

Já em um comércio, a instalação pode precisar atender cargas de refrigeração, aquecimento, exposição de produtos e funcionamento prolongado.

Em uma indústria ou galpão, a presença de motores, máquinas e processos específicos pode exigir uma avaliação mais ampla da distribuição de energia, dos dispositivos de proteção e da interação entre os circuitos.

Nos condomínios, também é importante diferenciar a instalação das unidades privativas daquela destinada às áreas comuns.

Um quadro de distribuição que atende uma garagem, por exemplo, possui necessidades diferentes de um quadro de um apartamento ou de uma sala comercial.

Essa separação ajuda a organizar a manutenção, identificar responsabilidades e reduzir o risco de sobrecarga em circuitos inadequados.

Projeto, carga instalada e ambiente devem ser considerados

A adequação não depende apenas da troca de tomadas, disjuntores ou cabos.

O profissional precisa considerar a carga instalada e a demanda prevista, o tipo de ocupação, a potência dos equipamentos, o comprimento dos circuitos, o agrupamento de condutores e o método de instalação.

Também devem ser observadas condições ambientais como umidade, calor, poeira, presença de agentes corrosivos, áreas externas e locais sujeitos a impactos mecânicos.

Alterações de uso podem modificar as exigências da instalação.

A transformação de uma residência em escritório, loja ou pequeno estabelecimento comercial, por exemplo, pode aumentar a quantidade de equipamentos e o tempo de funcionamento dos circuitos.

Da mesma forma, a instalação de aparelhos de climatização, carregadores, máquinas ou sistemas automatizados pode exigir revisão do dimensionamento e das proteções existentes.

Quando a edificação possui instalação de média tensão, a avaliação deve considerar também os requisitos aplicáveis da ABNT NBR 14039, além das demais normas e exigências relacionadas ao empreendimento.

A definição do escopo depende das características técnicas do sistema e deve ser feita por profissional habilitado.

Como aplicar essa análise com segurança?

Uma avaliação técnica pode começar pelo levantamento da documentação disponível, do histórico de reformas e dos equipamentos em operação.

Em seguida, são analisados os quadros de distribuição, circuitos, condutores, aterramento, dispositivos de proteção, pontos de utilização e condições físicas da instalação.

Testes e medições apropriados ajudam a complementar a inspeção visual, especialmente quando existem sinais de aquecimento, desarmes frequentes ou dúvidas sobre a continuidade do sistema de proteção.

A ELETRICOMRS atua há 20 anos com projetos, execução, manutenção e reformas de instalações elétricas, integrando segurança elétrica e prevenção de incêndios conforme as necessidades da edificação.

Para conhecer as possibilidades de atendimento em diferentes segmentos, consulte as soluções elétricas por segmento e solicite uma avaliação técnica compatível com o uso do imóvel.

Principais itens avaliados em uma instalação elétrica

Uma inspeção técnica de instalação elétrica deve considerar o conjunto do sistema, e não apenas um componente isolado.

Na avaliação de adequação à ABNT NBR 5410, são observados os elementos que influenciam a segurança, a continuidade do serviço, a facilidade de manutenção e a compatibilidade entre a instalação e o uso da edificação.

Critérios de itens normalmente avaliados:

• Condutores e cabos: seção dos cabos, capacidade de condução de corrente, estado de conservação, isolação, roteamento, agrupamento e compatibilidade com o método de instalação.
• Circuitos elétricos: separação entre circuitos de iluminação, tomadas de uso geral e equipamentos de maior potência, identificação das cargas e distribuição adequada dos pontos.
• Proteções: presença e dimensionamento compatível de disjuntores, dispositivos diferenciais residuais e dispositivos de proteção contra surtos, quando aplicáveis ao projeto e às condições do imóvel.
• Tomadas e pontos de utilização: quantidade, localização, estado físico, conexão dos condutores e adequação ao tipo de equipamento utilizado no ambiente.
• Iluminação: alimentação dos pontos, fixação das luminárias, condições dos interruptores, proteção dos componentes e compatibilidade com a finalidade de cada espaço.
• Aterramento e condutor de proteção: continuidade, conexões, identificação e condições do sistema, incluindo a necessidade de medições técnicas quando aplicável.
• Quadro de distribuição: organização interna, integridade, identificação dos circuitos, acessibilidade, fechamento, barramentos e compatibilidade entre os dispositivos instalados.

Além de verificar a existência dos componentes, o profissional deve analisar sua integração.

Um cabo corretamente dimensionado, por exemplo, precisa estar associado a uma proteção compatível com a capacidade do circuito.

Da mesma forma, uma tomada pode estar em boas condições aparentes, mas fazer parte de um circuito sobrecarregado ou sem proteção adequada.

Identificação e organização dos circuitos

A identificação clara dos circuitos no quadro de distribuição facilita intervenções, reduz o risco de desligamentos equivocados e contribui para uma manutenção mais segura.

É recomendável verificar se etiquetas, diagramas e demais indicações correspondem efetivamente aos ambientes e equipamentos alimentados.

Também devem ser observados sinais de desorganização, como condutores sem identificação, conexões improvisadas, emendas inadequadamente protegidas, excesso de cabos no quadro ou alterações que não estejam refletidas na documentação da instalação.

A organização não substitui o dimensionamento, mas facilita a inspeção e ajuda a localizar falhas.

Documentação e histórico de intervenções

Projetos elétricos, diagramas unifilares, registros de reformas, relatórios de manutenção e laudos técnicos podem fornecer informações importantes sobre a instalação.

O histórico ajuda a identificar ampliações, mudanças de carga, conversões de tensão e adaptações realizadas ao longo do tempo.

Quando houver intervenções anteriores sem documentação, equipamentos novos ou mudança de uso do imóvel, a avaliação deve considerar novamente a demanda elétrica e as condições atuais dos circuitos.

A emissão de laudo técnico com ART/RDT pode ser indicada conforme o escopo, a finalidade da análise e a responsabilidade técnica aplicável.

Atenção; não se deve substituir disjuntores, aumentar a capacidade de circuitos, alterar o aterramento ou refazer conexões com base apenas em observações visuais.

Essas decisões exigem avaliação profissional, medições e análise das características da instalação.

A ELETRICOMRS atua com execução, manutenção, reforma e avaliação de instalações elétricas para diferentes tipos de edificações, integrando segurança elétrica e prevenção de incêndios.

Para identificar quais itens precisam de correção, solicite uma avaliação técnica adequada às condições do imóvel.

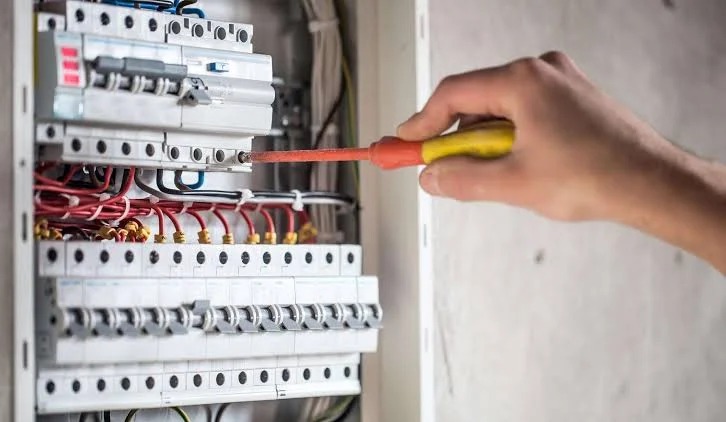

Quadro de distribuição, disjuntores e circuitos

O quadro de distribuição geral, conhecido como QDG, concentra a entrada e a distribuição da energia elétrica para os diferentes circuitos da edificação.

Nele ficam organizados os dispositivos de proteção e identificação, permitindo interromper determinados trechos da instalação para manutenção ou em situações de falha.

Uma montagem adequada facilita a localização de problemas, reduz improvisos e contribui para que a proteção elétrica seja compatível com as características da instalação.

A organização do QDG deve considerar o projeto elétrico, a carga prevista, o tipo de ocupação do imóvel e as condições reais encontradas durante a avaliação.

Dimensionamento e proteção dos circuitos

Cada circuito precisa ser dimensionado de acordo com a carga que atenderá, a capacidade de condução dos cabos, o método de instalação e as condições de uso.

O disjuntor deve proteger o circuito de forma compatível, interrompendo a alimentação quando houver sobrecorrente capaz de elevar o risco de aquecimento, dano aos condutores ou falha elétrica.

A substituição de um disjuntor por outro de maior capacidade, sem verificar os cabos e as demais condições do circuito, não é uma correção segura.

Da mesma forma, aumentar a carga conectada sem revisar o dimensionamento pode provocar desarmes frequentes, aquecimento e sobrecarga.

A análise deve ser realizada por profissional habilitado, com verificação técnica e registros compatíveis com o serviço executado.

Separação entre iluminação e tomadas

Como exemplo educacional, é comum que a instalação seja organizada em circuitos distintos para iluminação e tomadas.

Essa separação pode facilitar a manutenção e evitar que uma falha em um equipamento conectado a uma tomada interrompa toda a iluminação do ambiente.

Equipamentos com maior potência também podem exigir circuitos próprios, conforme suas características e o projeto da instalação.

A definição dos circuitos não deve seguir apenas a quantidade de pontos.

É necessário considerar a potência dos equipamentos, a simultaneidade de uso, o comprimento dos condutores, o agrupamento de cabos e as condições do imóvel.

Em condomínios, comércios, escritórios, indústrias e galpões, a análise tende a exigir atenção adicional por causa da diversidade de cargas e da continuidade da operação.

Na ELETRICOMRS, a montagem e a organização de quadros elétricos fazem parte das soluções de instalações elétricas para diferentes tipos de edificações.

A empresa atua há 20 anos no setor e integra sua experiência em instalações elétricas à engenharia de prevenção e combate a incêndios, com execução, manutenção, reformas e emissão de laudos técnicos com ART/RDT quando aplicável ao serviço.

Dimensionamento de cabos e prevenção de sobrecargas

O dimensionamento de cabos define se os condutores conseguem transportar a corrente exigida pelos equipamentos sem aquecimento excessivo.

Na prática, essa análise relaciona a carga prevista, a seção do condutor, o material utilizado, o tipo de isolação, o método de instalação e os dispositivos de proteção.

A ABNT NBR 5410 estabelece critérios para instalações elétricas de baixa tensão, mas a aplicação correta depende das características reais do imóvel e do circuito.

Capacidade de condução de corrente

A capacidade de condução de corrente, também chamada de ampacidade, corresponde à corrente que um cabo pode suportar em determinadas condições sem ultrapassar limites térmicos admissíveis.

Um circuito destinado a iluminação, tomadas, chuveiro, motores, equipamentos industriais ou sistemas de climatização pode apresentar exigências diferentes.

Por isso, a escolha do cabo não deve ser feita apenas pela aparência, pelo tamanho do disjuntor existente ou pela potência nominal de um único equipamento.

O profissional responsável normalmente considera a demanda simultânea, a corrente de projeto, a queda de tensão, a capacidade de condução do condutor e a coordenação com o dispositivo de proteção.

O objetivo é que o conjunto funcione de maneira compatível; o cabo deve suportar a corrente prevista e o disjuntor deve interromper a alimentação quando ocorrer uma sobrecorrente dentro das condições de projeto.

Comprimento, agrupamento e método de instalação

O comprimento do circuito influencia a queda de tensão.

Em trajetos mais extensos, mesmo um cabo aparentemente adequado pode exigir uma análise específica para manter o desempenho dos equipamentos e evitar perdas excessivas.

O agrupamento também interfere; vários cabos conduzindo corrente no mesmo eletroduto, canaleta ou bandejamento podem elevar a temperatura e reduzir a capacidade de condução individual.

O método de instalação é igualmente relevante.

Cabos instalados em eletrodutos embutidos, canaletas, bandejas ou espaços com pouca ventilação dissipam calor de formas diferentes.

Temperatura ambiente, proximidade de fontes de calor, quantidade de circuitos e possibilidade de expansão futura também podem alterar o dimensionamento.

Em ambientes comerciais, industriais, condomínios e galpões, essas variáveis devem ser relacionadas ao projeto, à carga instalada e ao uso efetivo da edificação.

Uma verificação técnica pode incluir o levantamento dos circuitos, a identificação dos condutores, a conferência das proteções e medições compatíveis com o escopo da avaliação.

A ELETRICOMRS atua com execução, manutenção e reforma de instalações elétricas, incluindo dimensionamento de fiação e circuitos, considerando os requisitos aplicáveis e as condições do imóvel.

Evite substituições improvisadas

Trocar um disjuntor por outro de maior corrente sem verificar a capacidade do cabo pode permitir que o condutor aqueça antes da atuação da proteção.

Da mesma forma, substituir cabos por modelos de seção menor, prolongar circuitos com conexões inadequadas ou concentrar muitos equipamentos em uma única tomada pode aumentar o risco de sobrecarga, falha de isolamento e incêndio.

Também não é recomendável usar extensões, adaptadores ou emendas como solução permanente para circuitos subdimensionados.

Ao identificar aquecimento, cheiro de material isolante, desarme frequente, escurecimento de tomadas ou queda de desempenho dos equipamentos, interrompa o uso quando houver risco e solicite uma avaliação de profissional habilitado.

Uma análise técnica da instalação ajuda a definir se é necessário reorganizar circuitos, substituir condutores, revisar o quadro de distribuição ou adequar os dispositivos de proteção.

Aterramento elétrico e equipotencialização

O aterramento elétrico é o conjunto de medidas que conecta determinadas partes da instalação e os equipamentos ao sistema de aterramento, criando um caminho planejado para correntes de falha.

Em condições normais, esse caminho não deve conduzir corrente de funcionamento dos circuitos.

Quando ocorre uma falha de isolamento, ele contribui para reduzir a tensão de contato e favorecer a atuação dos dispositivos de proteção, desde que tenha sido corretamente projetado, executado e mantido.

Na prática, o aterramento não é apenas uma haste enterrada ou um fio ligado a uma tomada.

Ele envolve o eletrodo de aterramento, o condutor de proteção, as conexões, os barramentos e a integração com os demais elementos previstos no projeto elétrico.

A avaliação deve considerar as características da edificação, o esquema de ligação adotado, as condições do solo, os equipamentos instalados e os requisitos aplicáveis da ABNT NBR 5410.

Por que a continuidade do condutor de proteção é importante?

O condutor de proteção, conhecido em muitos contextos pela identificação verde ou verde-amarela, deve formar um caminho contínuo entre as massas metálicas acessíveis dos equipamentos e o sistema de aterramento.

Se esse caminho estiver interrompido, frouxo, corroído ou conectado de maneira inadequada, uma carcaça metálica pode permanecer energizada durante uma falha, aumentando o risco de choque elétrico.

A continuidade também está relacionada à atuação dos dispositivos de proteção.

Em uma ocorrência de defeito, o circuito de falha precisa apresentar condições compatíveis para que o dispositivo correspondente interrompa a alimentação.

Por isso, não basta verificar se existe um fio de terra aparente; é necessário avaliar sua continuidade, suas conexões, sua seção e sua compatibilidade com o restante da instalação.

A equipotencialização complementa esse princípio ao interligar elementos condutivos que possam apresentar diferenças de potencial.

Dependendo do projeto e das características do imóvel, podem ser considerados componentes metálicos da instalação elétrica, estruturas e outros elementos condutivos acessíveis.

O objetivo é reduzir diferenças perigosas de tensão entre partes que uma pessoa possa tocar simultaneamente.

A solução, entretanto, deve ser definida por avaliação técnica, pois ligações feitas sem critério podem criar caminhos de corrente indevidos.

Como a medição participa da avaliação técnica?

A medição de aterramento pode fazer parte de uma inspeção ou de um diagnóstico elétrico, mas o resultado não deve ser interpretado isoladamente.

O profissional habilitado precisa selecionar o método e os instrumentos adequados, analisar as condições do local e relacionar os dados obtidos ao projeto, ao sistema de proteção e aos requisitos normativos aplicáveis.

Além da verificação relacionada ao eletrodo, podem ser necessários testes de continuidade do condutor de proteção, inspeção das conexões, avaliação dos barramentos e outras verificações elétricas, conforme o escopo do serviço.

Registros de manutenção, reformas anteriores, ampliações de carga e alterações no quadro de distribuição também ajudam a contextualizar o diagnóstico.

Em uma avaliação realizada pela ELETRICOMRS, o aterramento pode ser analisado dentro do escopo de instalações elétricas residenciais, comerciais, industriais e condominiais, de acordo com as características da edificação e com a demanda contratada para o serviço.

Quando necessário, a empresa também oferece laudos técnicos com ART/RDT, conforme o serviço efetivamente realizado e a documentação aplicável.

Erros que não devem ser corrigidos sem orientação profissional

A análise de erros que não devem ser corrigidos sem orientação profissional considera os seguintes pontos:

• Usar tubulações de água, gás ou outras partes metálicas como substitutas do sistema de aterramento.
• Interligar neutro e condutor de proteção em um ponto que não esteja previsto no esquema da instalação.
• Instalar uma haste adicional sem verificar o projeto, as conexões e a necessidade técnica da solução.
• Remover o condutor de proteção porque uma tomada ou equipamento aparentemente funciona sem ele.
• Substituir cabos, barramentos ou conexões por materiais sem especificação compatível.
• Fazer emendas improvisadas, deixar conexões expostas ou instalar componentes em locais sujeitos a umidade sem avaliação.
• Concluir que o aterramento está adequado apenas porque um aparelho não apresenta choque perceptível.

A identificação de aquecimento, choques, desarmes recorrentes, corrosão, cabos danificados ou alterações no quadro deve motivar a interrupção segura do uso, quando aplicável, e a solicitação de avaliação técnica.

A ELETRICOMRS integra instalações elétricas e prevenção contra incêndios em sua atuação, transformando requisitos técnicos em soluções adequadas às condições de cada imóvel.

Para avaliar aterramento, equipotencialização ou outros itens da instalação, solicite uma análise profissional antes de realizar qualquer alteração.

Dispositivos de proteção contra choques e surtos

Uma instalação elétrica segura combina diferentes dispositivos de proteção, cada um destinado a um tipo de risco.

Na avaliação de adequação elétrica conforme a ABNT NBR 5410, o profissional pode analisar a aplicação de disjuntores, dispositivos diferenciais residuais (DR) e dispositivos de proteção contra surtos (DPS), considerando o projeto, as cargas instaladas e as características da edificação.

DR, DPS e disjuntores: funções diferentes

A análise de dr, dps e disjuntores; funções diferentes considera os seguintes pontos:

• Disjuntor: protege os condutores e circuitos contra sobrecorrentes, como sobrecargas e curtos-circuitos. Sua especificação deve ser compatível com a capacidade de condução dos cabos, o circuito protegido e as condições de instalação.
• DR: monitora diferenças de corrente que podem indicar fuga para a terra. Quando aplicável e corretamente instalado, contribui para reduzir o risco de choque elétrico e deve ser integrado ao esquema de proteção da instalação.
• DPS: ajuda a limitar os efeitos de surtos de tensão, que podem ocorrer por descargas atmosféricas, manobras na rede ou outras perturbações elétricas. Sua escolha e coordenação dependem do sistema elétrico, do esquema de aterramento e das características do imóvel.

Esses dispositivos não são equivalentes nem substituem uns aos outros.

Um disjuntor não exerce a mesma função de um DR, assim como o DPS não foi projetado para substituir a proteção contra sobrecorrente.

A segurança resulta da combinação tecnicamente adequada entre proteção, condutores, aterramento, equipotencialização e organização dos circuitos.

Proteção contra choque, sobrecorrente e surtos!

A proteção contra choque elétrico está relacionada à redução de riscos decorrentes do contato com partes energizadas ou de falhas de isolamento.

Nesse contexto, o DR pode fazer parte da estratégia de proteção, desde que sua aplicação, sensibilidade, instalação e funcionamento sejam avaliados conforme as condições do circuito.

Já a sobrecorrente ocorre quando a corrente ultrapassa a capacidade prevista para o circuito, seja por excesso de carga ou por curto-circuito.

O disjuntor deve interromper o circuito dentro das condições previstas, mas sua atuação depende do dimensionamento correto dos cabos, da seleção do dispositivo e da manutenção do conjunto.

Os surtos são elevações transitórias de tensão.

O DPS contribui para direcionar essa energia ao sistema de proteção, mas seu desempenho depende da instalação correta, da continuidade dos condutores de proteção, do aterramento e da coordenação com os demais elementos.

A simples presença de um dispositivo no quadro não comprova que todo o sistema esteja adequado.

Como verificar compatibilidade e instalação correta?

A análise deve considerar, entre outros aspectos:

• Tensão e características do fornecimento elétrico.
• Esquema de aterramento e continuidade do condutor de proteção.
• Corrente de projeto e capacidade de condução dos cabos.
• Divisão entre circuitos de iluminação, tomadas e equipamentos específicos.
• Capacidade de interrupção e coordenação dos disjuntores.
• Localização, conexão e especificação dos dispositivos DR e DPS.
• Espaço, identificação e organização do quadro de distribuição.
• Condições ambientais, umidade, exposição externa e possibilidade de descargas atmosféricas.
• Existência de alterações anteriores ou componentes sem identificação.

A instalação, substituição ou teste desses dispositivos não deve ser feita com base apenas em modelos encontrados no mercado ou em uma troca direta do componente.

Uma especificação inadequada pode causar desligamentos indevidos, deixar partes desprotegidas ou criar uma falsa percepção de segurança.

Em reformas e ampliações, também é importante verificar se o quadro existente suporta a nova configuração e se os circuitos continuam compatíveis com as cargas atuais.

Por que o projeto e as condições do imóvel importam?

A seleção de DR, DPS e disjuntores deve ser definida a partir de avaliação técnica, projeto quando aplicável e inspeção das condições reais da instalação.

Residências, condomínios, escritórios, comércios, indústrias e galpões podem apresentar cargas, métodos de instalação e exposições ambientais distintas.

Em instalações de média tensão, a análise também deve observar a ABNT NBR 14039, além das normas e exigências aplicáveis ao empreendimento.

A ELETRICOMRS atua com projetos, execução, manutenção e reforma de instalações elétricas, incluindo montagem e organização de quadros de distribuição, testes de continuidade e isolamento, medição de aterramento e emissão de laudos técnicos com ART/RDT, conforme o escopo contratado e a avaliação realizada.

Com 20 anos de experiência e atuação integrada à engenharia de prevenção e combate a incêndios, a empresa pode ser consultada para uma avaliação técnica das necessidades da edificação e para orientar a solução adequada, sem substituir a análise específica do imóvel.
